شیرهای کنترل فشار مواد شیمیایی

شیر کنترل فشار مواد شیمیایی

شرکت ASV Stubbe آلمان با بهره گیری از دانش فنی و پرسنل تخصصی و با استفاده از تکنولوژی پیشرفته خود در زمینه تولید انواع شیرآلات، تجهیزات کنترل فشار، تجهیزات اندازه گیری و ابزار دقیق و پمپ های انتقال مواد شیمیایی فعالیت می نماید.

گروه صنعتی هیدروپارس مفتخر است با توجه به سوابق درخشان و کیفیت عالی محصولات به عنوان نماینده فروش این شرکت در ایران خدمات خود را ارئه نماید.

به منظور ایجاد فشار ثابت در سیستم هایی که دارای فشار اتمسفریک هستند از شیر کنترل فشار  یا back pressure valve که یک نوع شیر دیافراگمی است استفاده می شود.

با توجه به خواص گوناگون مواد شیمیایی این شیرها از جنس های PVDF, PVC-U, PP, SS316 ساخته می شوند.

جهت کسب اطلاعات بیشتر با واحد مهندسی گروه صنعتی هیدروپارس تماس حاصل نمایید

گروه صنعتی هیدروپارس

تلفن: [phone]

سایت: www.hydropars.co.ir , http://www.cheminject.com , www.hydropars.com

یکنواخت کننده جریان٫ Pulsation Dampener, آکومولاتور یا پالسیشن دمپنر چیست؟

یکنواخت کننده جریان ٫ آکومولاتور یا پالسیشن دمپنر چیست؟

در بسیاری ازسیستم های تزریق مواد شیمیایی ، از پمپ های رفت و برگشتی استفاده می گردد. این نوع پمپ ها به دلیل مکانیزم عملکردی خود، دارای نوسان در جریان خروجی هستند. در این سیستم ها جهت کاهش و یا حذف نوسانات جریان موجود در خط تزریق از یکنواخت کننده های جریان استفاده می شود.

مکانیزم عملکرد:

در پمپ های تزریق، حرکت رفت و برگشتی  پیستون یا دیافراگم باعث ایجاد مکش و دهش در قسمت هد پمپ می شود که موجب نوسان جریان و فشار در خط تزریق می گردد.

هنگامی که فشار مایع در سیستم لوله کشی افت می کند، یکنواخت کننده جریان (که با نام های  Pulsation Dampener, Damper, Accumulatorنیز شناخته می شود) فشاراضافی را بوسیله جابجایی مایع توسط حرکات دیافراگم و در فواصل بین حرکت رفت و برگشتی پمپ تزریق تامین می کند. این حرکت پمپاژ که بوسیله یکنواخت کننده جریان ایجاد می شود، تغییرات فشار و نوسانات خط را کاهش می دهد.

شرکت FOX ایتالیا تولید کننده انواع یکنواخت کننده جریان ٫ آکومولاتور و پالسیشن دمپنر:

  شرکت FOXایتالیا  بعنوان یکی از برترین تولید کنندگان انواع یکنواخت کننده های جریان با تجربه 25 ساله در زمینه تولید انواع یکنواخت کننده های جریان فعالیت دارد.

انواع یکنواخت کننده های جریان :

یکنواخت کننده های جریان دارای دو نوع دیافراگمی و Bladder می باشد.

رنج ظرفیت :

یکنواخت کننده های جریان تولیدی شرکت Fox دارای رنج ظرفیت از 40 سی سی الی 50 لیتر می باشند.

تنوع جنس بدنه و دیافراگم :

تنوع جنس بدنه شامل:PVC-PP-PVDF-S.S.316

تنوع جنس دیافراگم: FPM-EPDM-NBR

گروه صنعتی هیدروپارس به عنوان تنها نماینده رسمی شرکت FOXایتالیا در ایران شما را به یک تجربه کاری موفق دعوت می نماید.

گروه صنعتی هیدروپارس

تلفن: [phone]

سایت: www.hydropars.co.ir , http://www.cheminject.com , www.hydropars.com

پمپ با محرک مغناطیسی (Magnetic drive pump)

پمپ با محرک مغناطیسی(Magnetic Drive Pump)

پمپ بدون آب بند SEALLESS PUMPS:

  از پمپ های بدون آب بند ، جهت حذف نشت سیال به محیط بیرون استفاده می شود . امری که در پمپ های دارای پکینگ و یا آب بند مکانیکی/ مکانیکال سیل رخ  می دهد . معمولا از این گونه پمپ ها برای جلوگیری از نشت سیالات سمی و خطرناک و در بعضی موارد با ارزش استفاده می گردد . حدود 80 درصد از کاربرد این گونه  پمپ ها ، برای فشارهای کمتر از  bar 14 و دماهای زیر 120 درجه سانتیگراد  می باشد .

پمپ های بدون آب بند ، به دو دسته ی پمپ هایی با محرک مغناطیسی و پمپ های  Canned  تقسیم  می شوند.

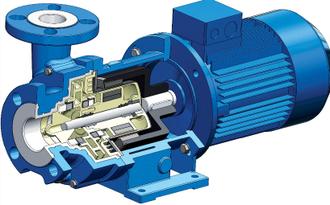

پمپ های مگنتی  : MAGNETIC DRIVE PUMPS:

این پمپ  در حقیقت یک پمپ سانتریفوژ بوده که محرک آن از نوع مغناطیسی است و انتقال حرکت از موتور الکتریکی به ایمپلر پمپ از طریق میدان و نیروی مغناطیسی انجام می گیرد. (در حقیقت بین شافت الکتروموتور و شافت پمپ هیچ گونه اتصال مکانیکی وجود ندارد و در نتیجه  به وجود آب بند نیازی نیست). اصول کار یک پمپ مگنتی بر مبنای حذف آب بند مکانیکی و یا پکینگ در یک پمپ overhung و استفاده از یک شافت دو تکه در قسمت آب بند شونده ، استوار است.

در قسمت مربوط به شافت داخلی ( که در معرض سیال پمپ شونده قرار می گیرد ) یک مجموعه از مگنت ها که دارای خاصیت آهن ربایی می باشند بر روی شافت قرار دارد که توسط بیرینگ های روانکار شونده توسط سیال، حمایت می شوند. بر روی شافت دیگر (Drive shaft )، مجموعه مگنتهای بیرونی قرار گرفته اند که بر روی شافت انتقال قدرت قرار گرفته اند . بین مجموعه مگنتهای درونی و بیرونی ، یک آب بند استاتیکی ، پوسته یا دیافراگم و سیال پمپ شونده را از اتمسفر بیرونی، جدا می سازد.

 شار مغناطیسی ایجاد شده در مجموعه مگنت بیرونی، باعث به حرکت درآوردن مجموعه مگنت های درونی و پروانه می گردند. مجموعه بیرونی یا مستقیما بر روی مجموعه هوزینگ بیرینگ و یا شافت موتور الکتریکی نصب می گردد.

آشنایی با پمپ سانتریفیوژ مگنتی/ مگنتیک درایو/ مگنت درایو:

پمپ سانتریفیوژ مگنتی/ مگنتیک درایو/ مگنت درایو:

امروزه استفاده از پمپ های سانتریفیوژ در صنایع مختلف کاربردهای فراوانی یافته است و بسته به نوع استفاده گونه های متعددی از این پمپ در حال ساخت می باشد.

یکی از موارد چالش برانگیز در طراحی این نوع پمپ ها برای انتقال مواد شیمیایی و سیالات سمی و خطرناک پدیدار می شود. به دلیل وجود آب بند مکانیکی (Mechanical Seal) و ماهیت و طراحی استهلاکی آن وجود نشتی سیال و پخش شدن بخارات و گازهای سمی ناشی از آن پس از گذشت مدتی از کارکرد پمپ امری اجتناب ناپذیر می باشد.

با توجه  به همین موضوع جهت حل این مسئله طراحان اقدام به ساخت پمپ بدون نشتی جهت انتقال مواد شیمیایی٫ سیالات سمی و خطرناک٫ سیالاتی که خواص خورندگی زیادی دارند نظیر اسیدها و بازها و حلال های شیمیایی و ... نمودند.

در پمپ های سانتریفیوژ مگنتیک این چالش با حذف سیل مکانیکی برطرف شده است. در این نوع پمپ ها انتقال نیروی محرکه الکتروموتور به پروانه از طریق میدان مغناطیسی انجام می پذیرد.

به دلیل حذف سیل مکانیکی در این نوع پمپ ها استهلاک مربوط به آن وهمچنین خطرات ناشی از نشتی بر اثرخورده شدن شیمیایی یا سایش مکانیکی نیز حذف می گردد.

مکانیزم کارکرد پمپ های تزریق یا دوزینگ پمپ ها

مکانیزم کارکرد پمپ های تزریق یا دوزینگ پمپ ها:



مکانیزم عمل این پمپ ها به گونه ایست که اجازه کنترل حجم مواد خروجی از پمپ، حین پمپاژ را می دهد. کنترل میزان حجم عبوری از پمپ وابسته به مکانیزم کارکرد آن متغییر می باشد. پمپ های رفت برگشتی در انواع پیستونی و دیافراگمی، پمپ های دورانی در انواع مارپیچی و شلنگی از مواردیست که بیشترین کاربرد را در صنعت دارند.

کنترل حجم در پمپ های رفت برگشتی ( پیستونی و دیافراگمی) به دو روش، از طریق کنترل کورس حرکت پیستون و یا دیافراگم و یا تعداد دفعات رفت و برگشت آنها (ضربان) صورت می پذیرد، در حالی که در پمپ های دورانی کنترل حجم خروجی با کنترل سرعت دوران پمپ امکان پذیر میباشد.

کنترل طول کورس در پمپ های رفت برگشتی مکانیکی از طریق کنترل خارج از مرکز بودن میله متصل به دیافراگم و یا پیستون با کمک بادامک که درون گیربکس تعبیه شده است صورت می پذیرد. معمولا کنترل این پمپ ها به صورت دستی و با استفاده از خط کش ورنیه برای تنظیم میزان طول کورس میباشد. به همین دلیل تبدیل کنترل این پمپ ها به روش های الکترونیکی برای اتصال به سیستمهای کنترل هوشمند و کنترل از راه دور بسیار گران قیمت خواهد بود.

در پمپ های رفت و برگشتی سلونوئیدی، حجم خروجی پمپ با تعداد ضربان که از طریق سیستم الکترونیکی کنترل می شود، تنظیم می شود. این مکانیزم برای پمپ هایی با ظرفیت کم مناسب می باشد.

در پمپ های دورانی، اساس کنترل پمپ، سرعت دورانی آن می باشد که می توان برای رسیدن به آن از گیربکس های دور متغییر با کنترل دستی و یا سیستم های کنترل دور الکترونیکی مانند اینورتر فرکانسی و یا موتورهای کنترل شونده (Servo Motors) استفاده نمود. برعکس پمپ های رفت و برگشتی، روش های کنترل دور الکترونیکی در این پمپ ها (به دلیل پیشرفت این سیستمها) بسیار اقتصادی می باشند

پکیج تزریق مواد شیمیایی

مقدمه:

به منظور افزودن طیف گسترده ای از مواد شیمیایی از قبیل مواد ضد رسوب و ضد خوردگی، اسید و قلیا، مواد ضد عفونی کننده، مواد منعقد کننده و کمک منعقد کننده و ... در صنایع مختلف از پکیج تزریق مواد شیمیایی استفاده می شود.

گروه صنعتی هیدروپارس:

گروه صنعتی هیدروپارس به پشتوانه سرمایه های انسانی خود، متشکل از مدیران و مهندسان با سابقه و مجرب و همچنین نیروهای متخصص و جوان و با بهره گرفتن از تجارب شرکت های معتبر جهانی، با رویکرد و دیدگاهی مهندسی آماده ارایه خدمات طراحی و ساخت پکیج ھای تزریق مواد شیمیایی جھت استفاده در صنایع نفت و گاز، پالایش و پتروشیمی، انرژی و صنایع معدنی و صنایع شیمیایی در ظرفیت های گوناگون را دارد. این پکیج ھا براساس فشار و دبی مورد نیاز مشتری توسط این شرکت مطابق با استانداردھای بین المللی ...,ASME,API,ATEX طراحی و ساخته می شوند.

آشنایی با دوزینگ پمپ (دیافراگمی، پیستونی) - مترینگ پمپ - پمپ تزریق و موارد کاربرد

 دوزینگ پمپ (دیافراگمی، پیستونی) - مترینگ پمپ

Dosing Pump / Metering Pump



پمپ تزریق چیست؟

" دوزینگ پمپ " یا " مترینگ پمپ " ها قادرند مقدار دقیقی (دوز مشخص) از یک سیال را به یک فرایند پمپاژ (تزریق) نمایند . لذا به آنها "پمپ های تزریق"  گفته می شود.

لازم به ذکر است که دبی این پمپ ها قابل تنظیم بوده و با توجه به فشار خط ، عمل تزریق را انجام می دهند.

نیروی محرکه پمپ های تزریق:

محرک این پمپ ها به صورت برقی (الکتروموتور) ، سلونوئیدی (الکترومغناطیسی) ، هیدرولیکی و یا نیوماتیکی (پنوماتیکی) می باشد.

این نکته حائز اهمیت است که در پمپ های سانتریفیوژ با تغییر فشار، دبی نیز دچار تغییرات می شود، لذا جهت استفاده به عنوان دوزینگ پمپ مناسب نمی باشند.

استاندارد API675

آشنایی با استاندارد API-675

مربوط به پمپ های جابجایی مثبت با حجم کنترل شده

 (پمپ تزریق مواد شیمیایی)

این استاندارد بیان کننده حداقل نکات فنی مورد نیاز جهت ساخت پمپ های دوزینگ با جابجایی مثبت میباشد که برای استفاده در صنعت نفت، گاز، پالایش و پتروشیمی مورد استفاده قرار گیرند.

این استاندارد شامل پمپ های پلانجری (پیستونی) و دیافراگمی (دیافراگم دولایه / دابل دیافراگم) نیز می شود.

پمپ تزریق و لوازم جانبی دوزینگ پمپ

گروه صنعتی هیدروپارس با بهره گیری از دانش فنی و تجربی کارشناسان خود به عنوان نماینده انحصاری فروش، پشتیبانی و خدمات پس از فروش شرکت های Doseuro، Filtteck ، Novarotors ، Argal و Ragazzini اقدام به ارائه طیف وسیعی از محصولات فیلتراسیون و پمپهای انتقال و تزریق مواد شیمیایی نموده است.

گروه صنعتی هیدروپارس به عنوان یک شرکت پیمانکار و با هدف اجرای پروژه‌های صنعتی به صورت EPC در عرصه صنایع معدنی، آب و فاضلاب، نفت، گاز، پالایش و پتروشیمی فعالیت می‌نماید.
شرکت هیدروپارس مصمم بر این است که خدمات خود را با بهترین کیفیت در کوتاه‌ترین زمان اجرا کرده است.
این شرکت به سبب داشتن نیروهای متخصص با دانش فنی روز دارای قابلیتهای مختلفی در زمینه فعالیت‌های طراحی، برنامه‌ریزی، هماهنگی مدیریت اجرائی، نظارت بر ساخت و نصب و راه‌اندازی تجهیزات صنایع معدنی، آب و فاضلاب، نفت و گاز، پالایش و فرآیندهای شیمیایی به طور مجزا و مستقل و یا با استفاده از پیمانکاران و مشاورین مختلف داخلی و خارجی می‌باشد.
